| 项目 | 内容 |
|---|---|
| 检测类型 | 可燃气（催化/红外）、有毒气体、氧气 |
| 输入电压 | 16~32VDC（24VDC 标称） |
| 最大功耗 | 电化学/红外 3.7W；催化 4.9W；浪涌电流最大 800mA@24VDC |
| 输出信号 | 4~20mA（源/漏可选）、RS485 Modbus RTU |
| 继电器 | 3 组继电器，5A@250VAC（报警1/报警2/故障） |
| 防护等级 | IP66 |
| 工作温度 | -40℃~+65℃（认证范围） |
| 壳体材质 | 铝合金喷涂或不锈钢壳体，传感器 316 不锈钢 |
| 远程传感 | 支持，最大 30m（100ft） |
Sensepoint XCD 适用于危险区域的可燃/有毒/氧气连续监测。设备通过三色背光 LCD 实时显示状态：绿色正常、黄色故障、红色报警。通过磁棒即可进行非开盖配置与标定，减少误操作和维护停机。
平台支持一体式与远程传感安装，适合高位、隐蔽、难到达点位。统一变送器平台可降低备件复杂度，便于项目标准化部署。

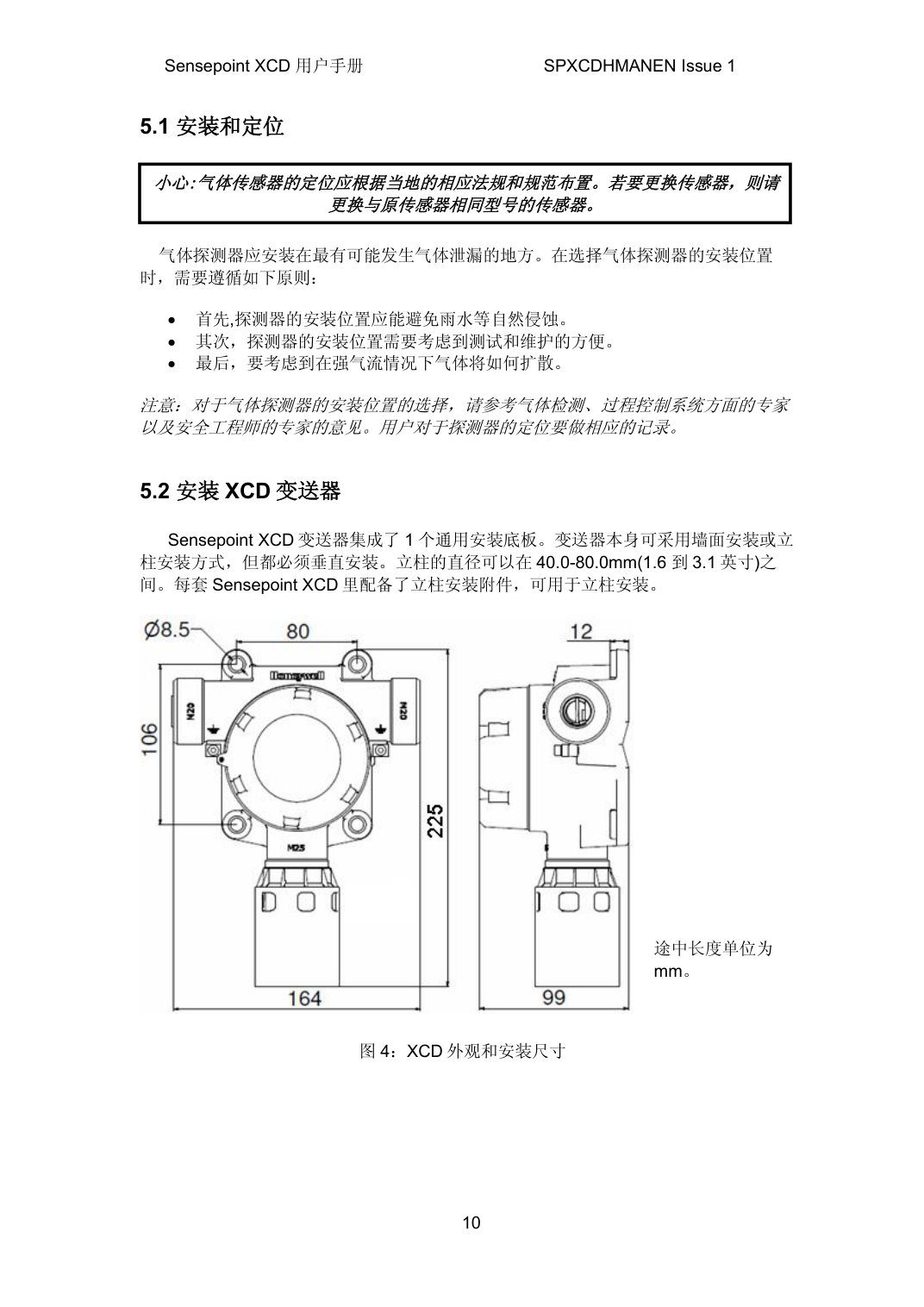

安装阶段建议优先结合点位风险、维护可达性与安装尺寸评估。下图为中文手册中的安装定位及尺寸示意，可直接用于施工交底。

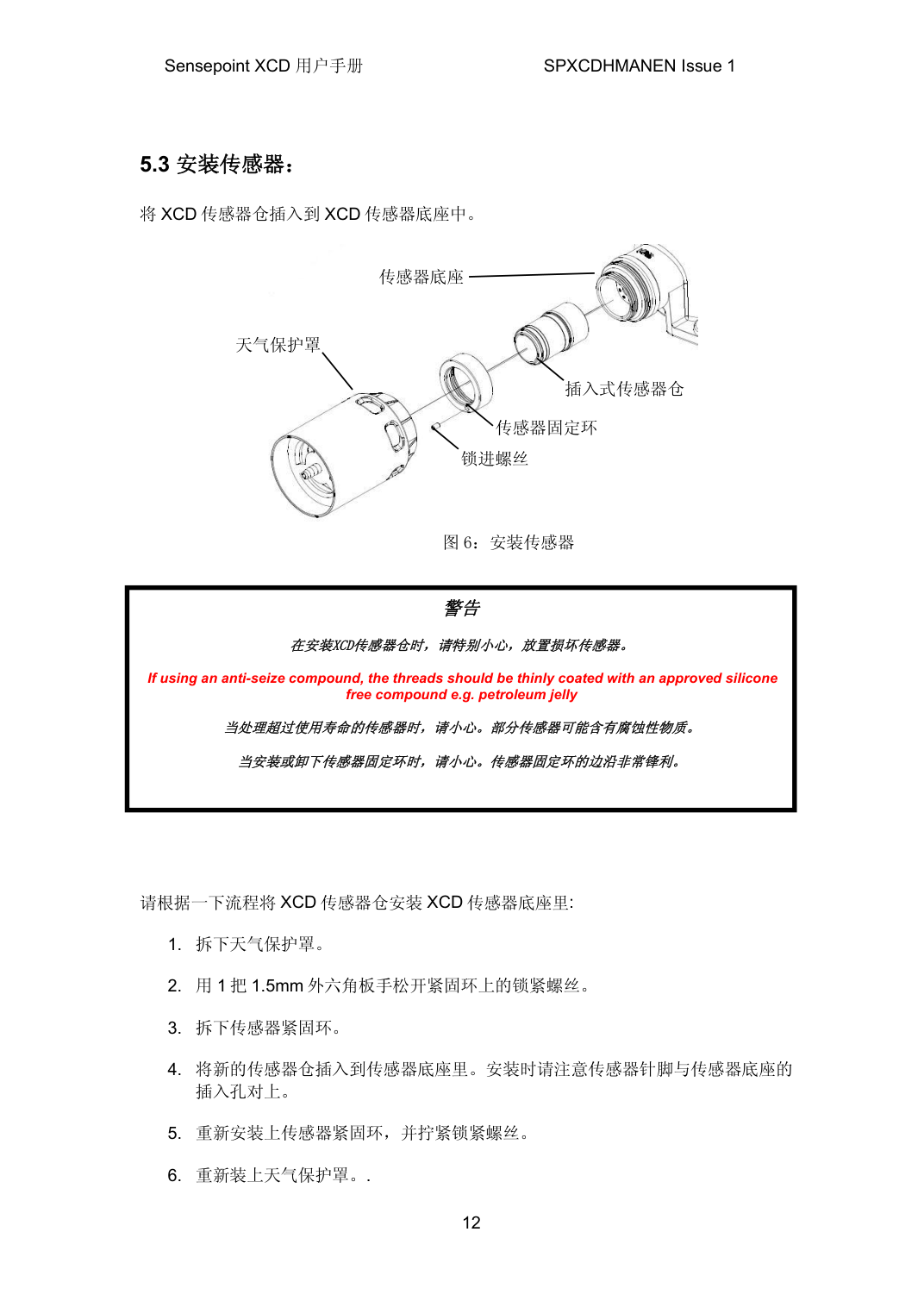

传感器安装结构与固定方式如下图，适用于安装前培训与现场复核。

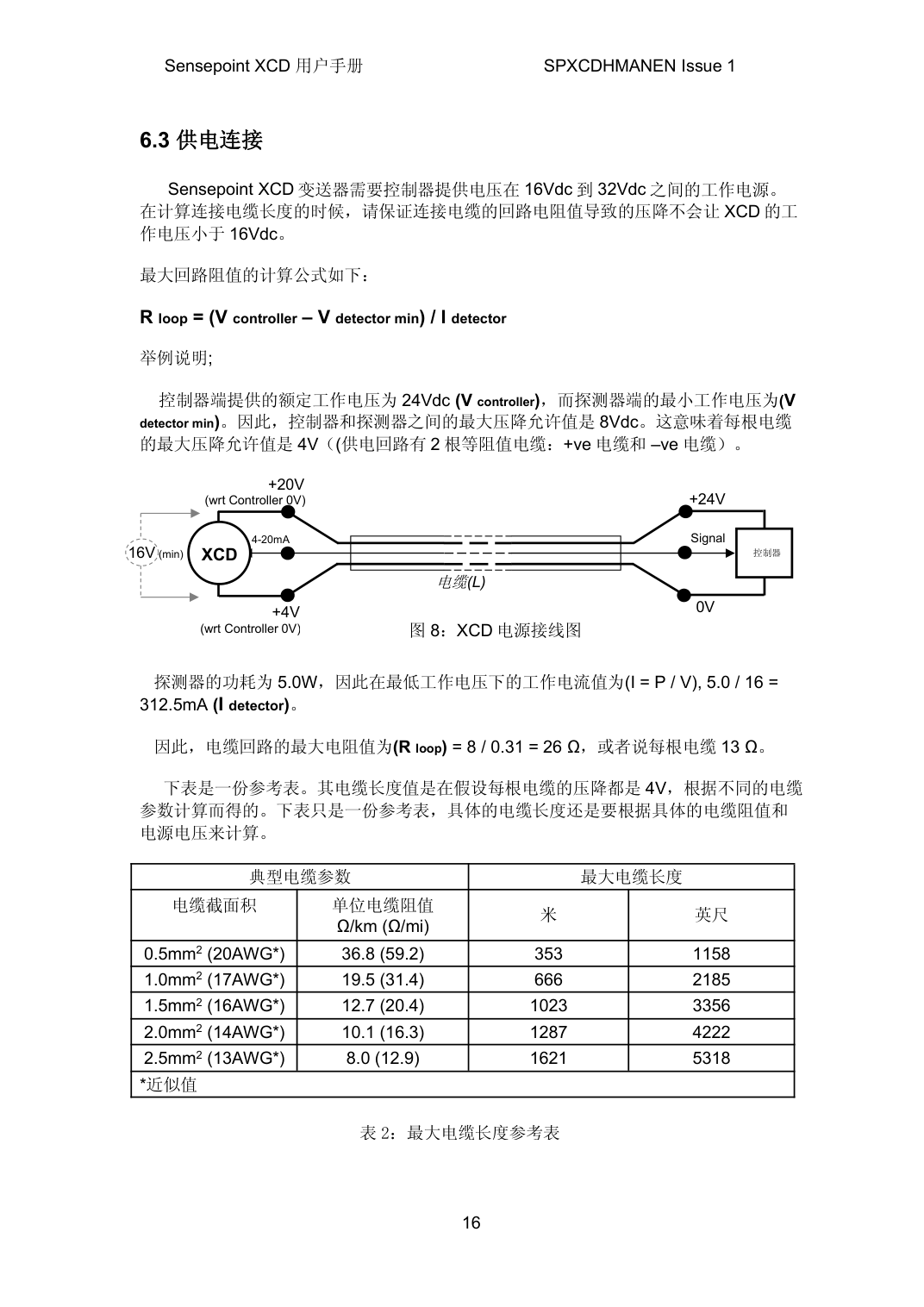

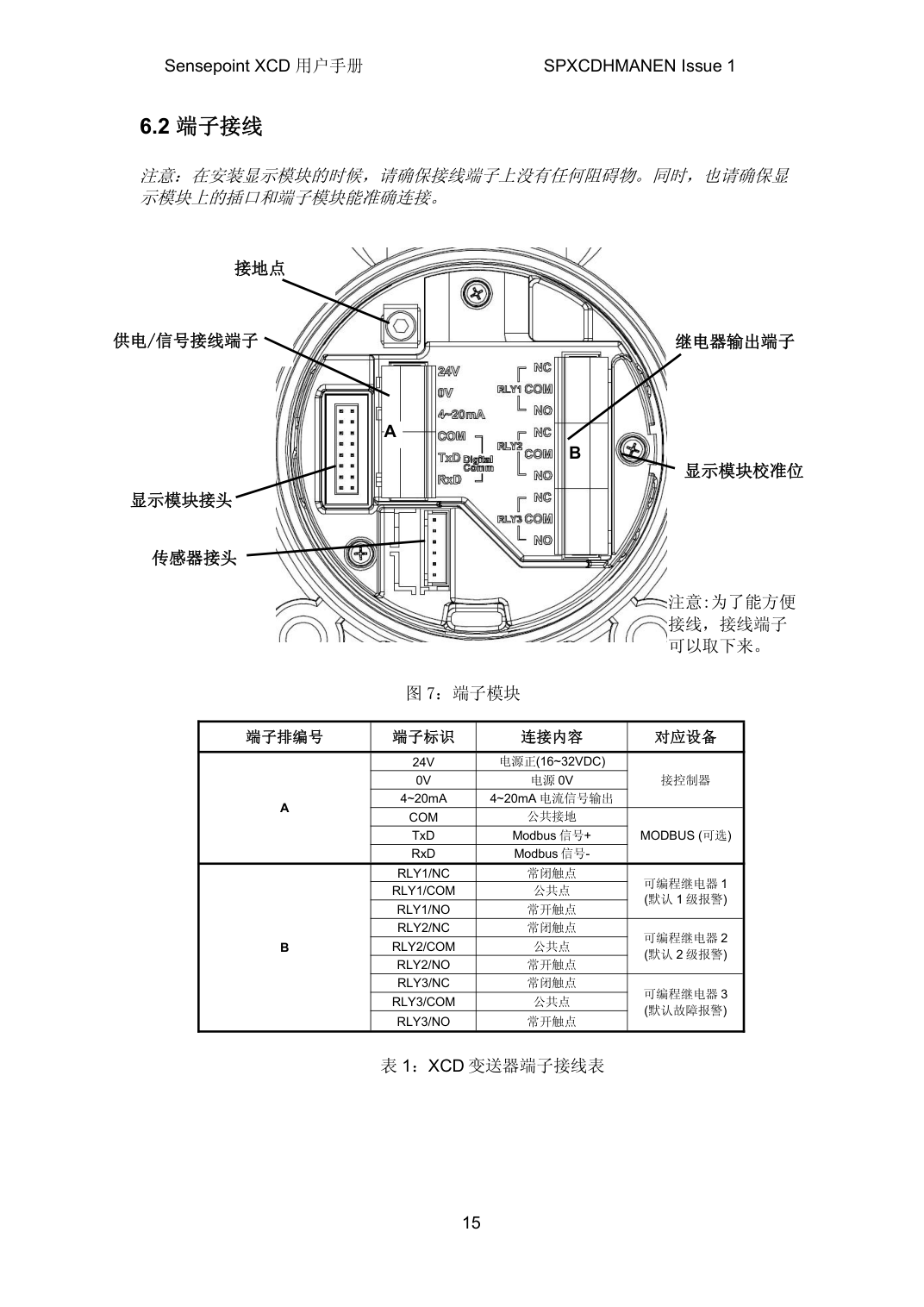

接线建议遵循单点接地原则，避免地环流造成误报；供电与回路阻值需按实际电缆和距离核算。

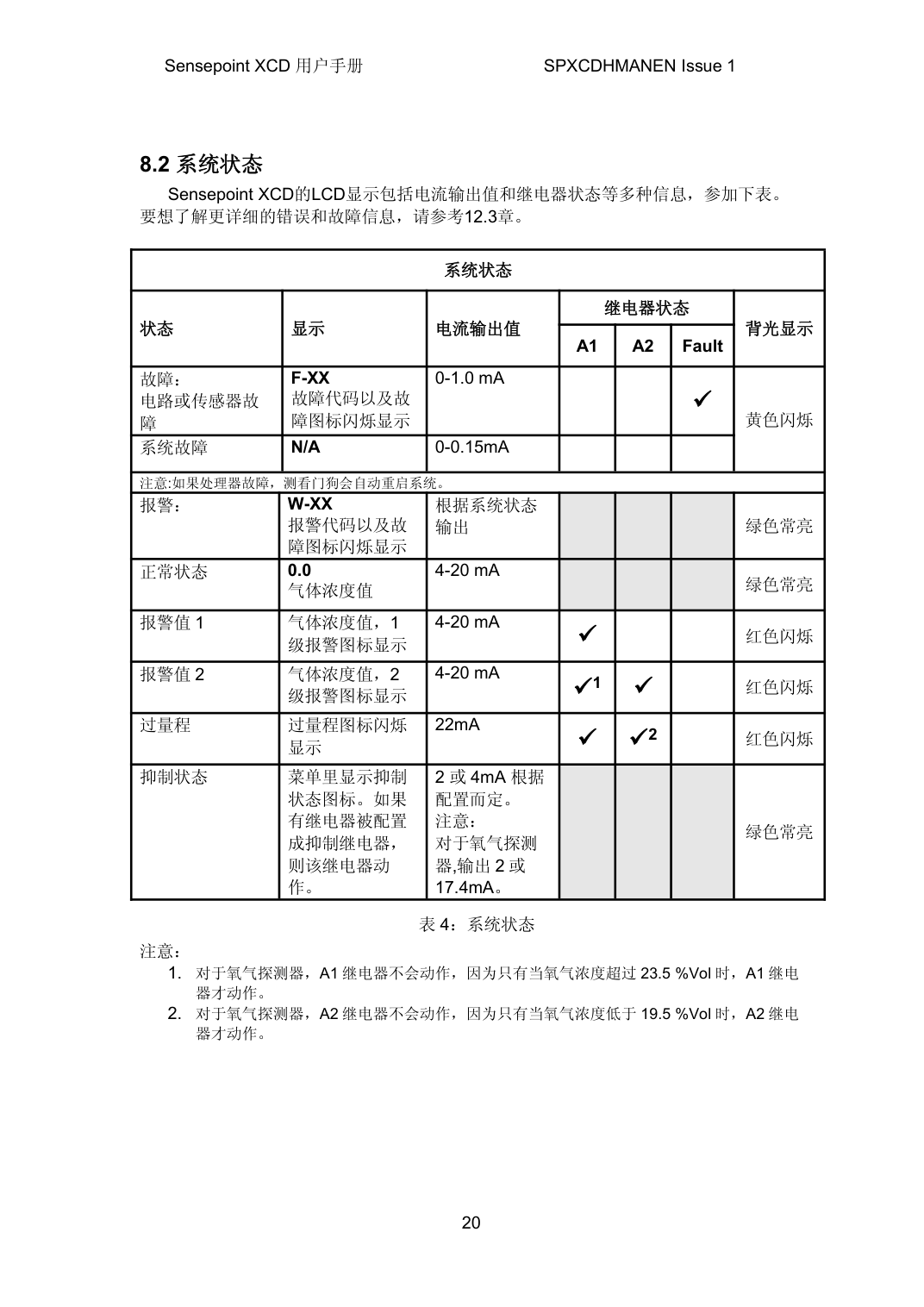

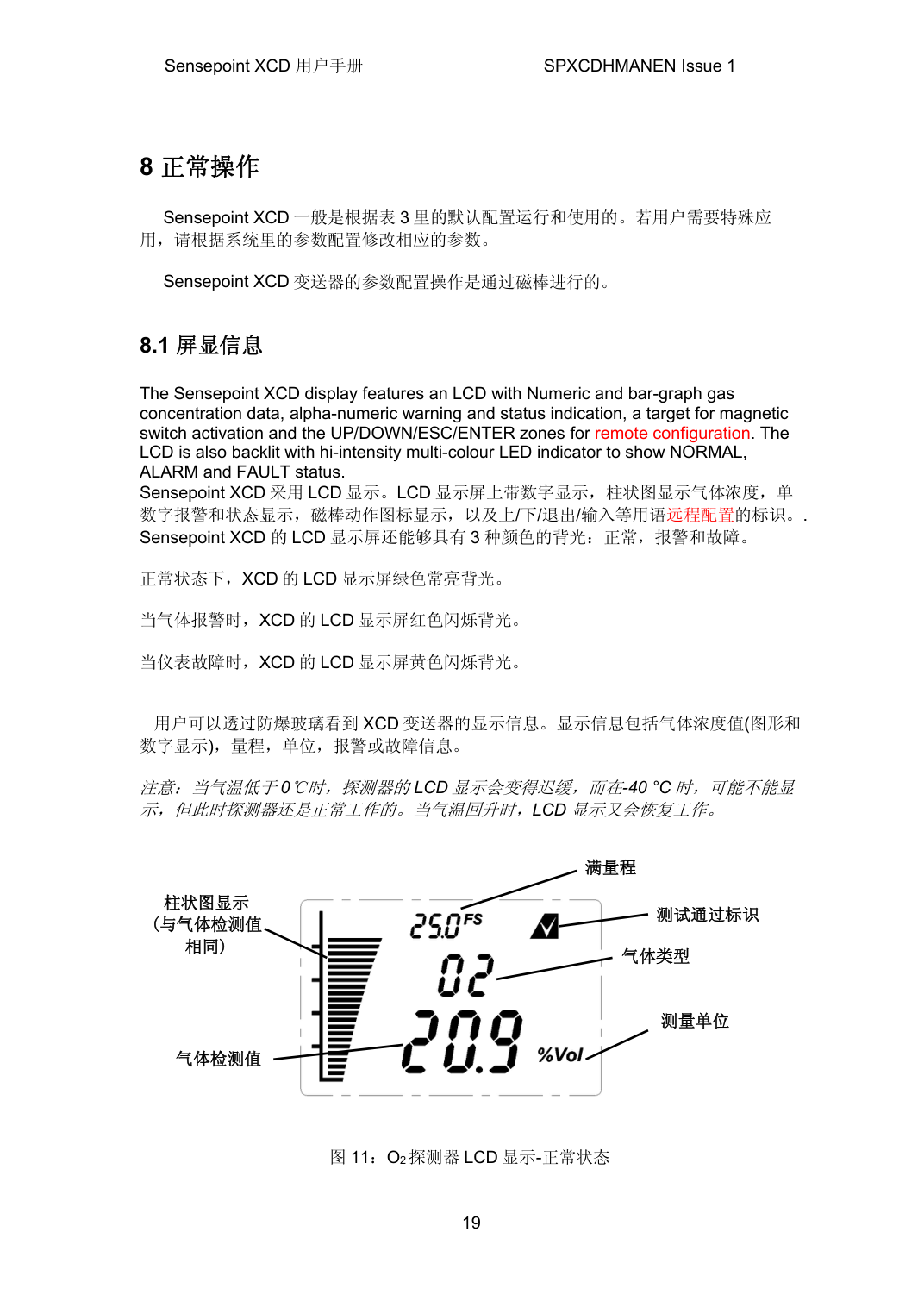

日常巡检时可通过 LCD 与状态表快速判断当前运行/故障/报警状态。

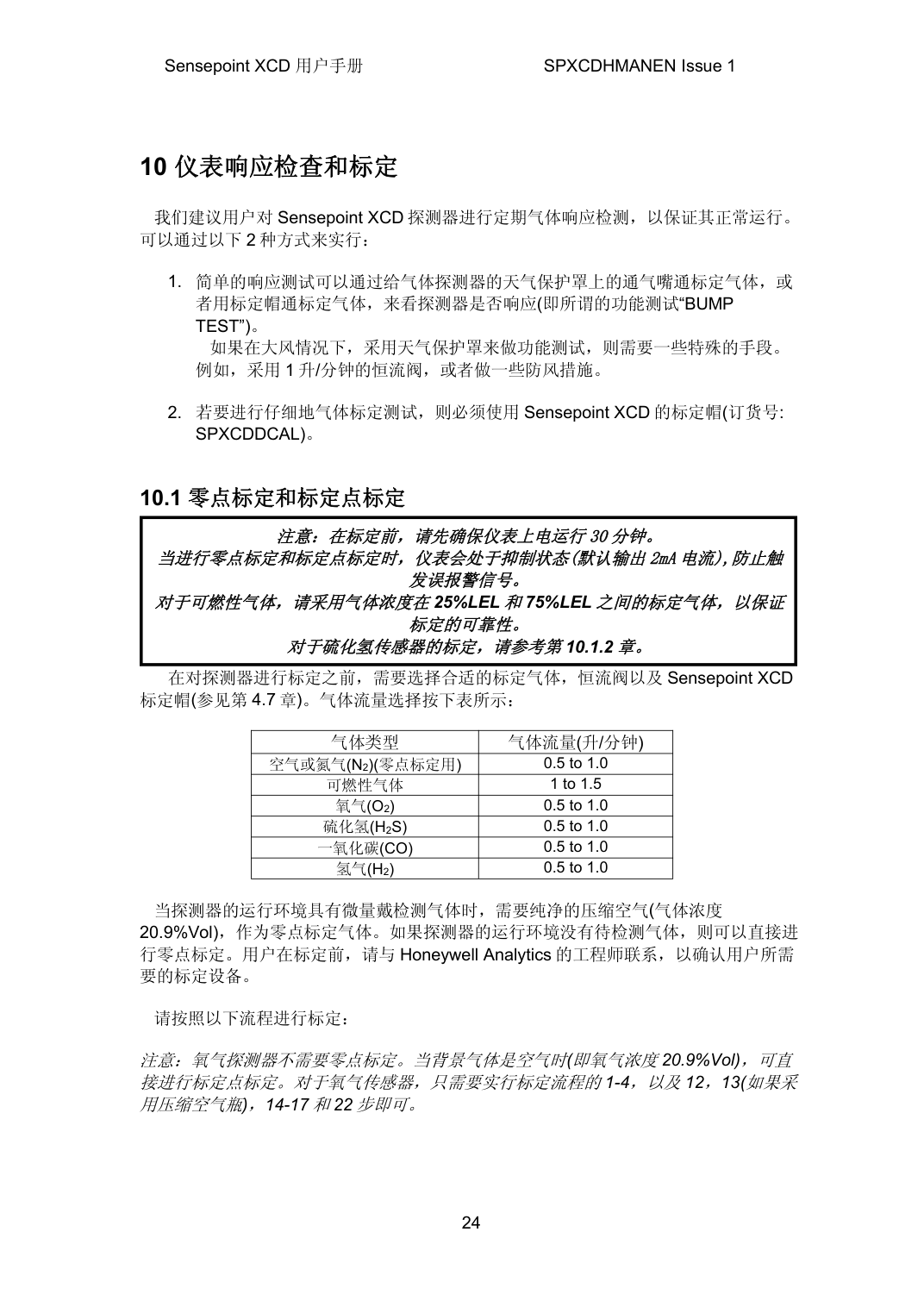

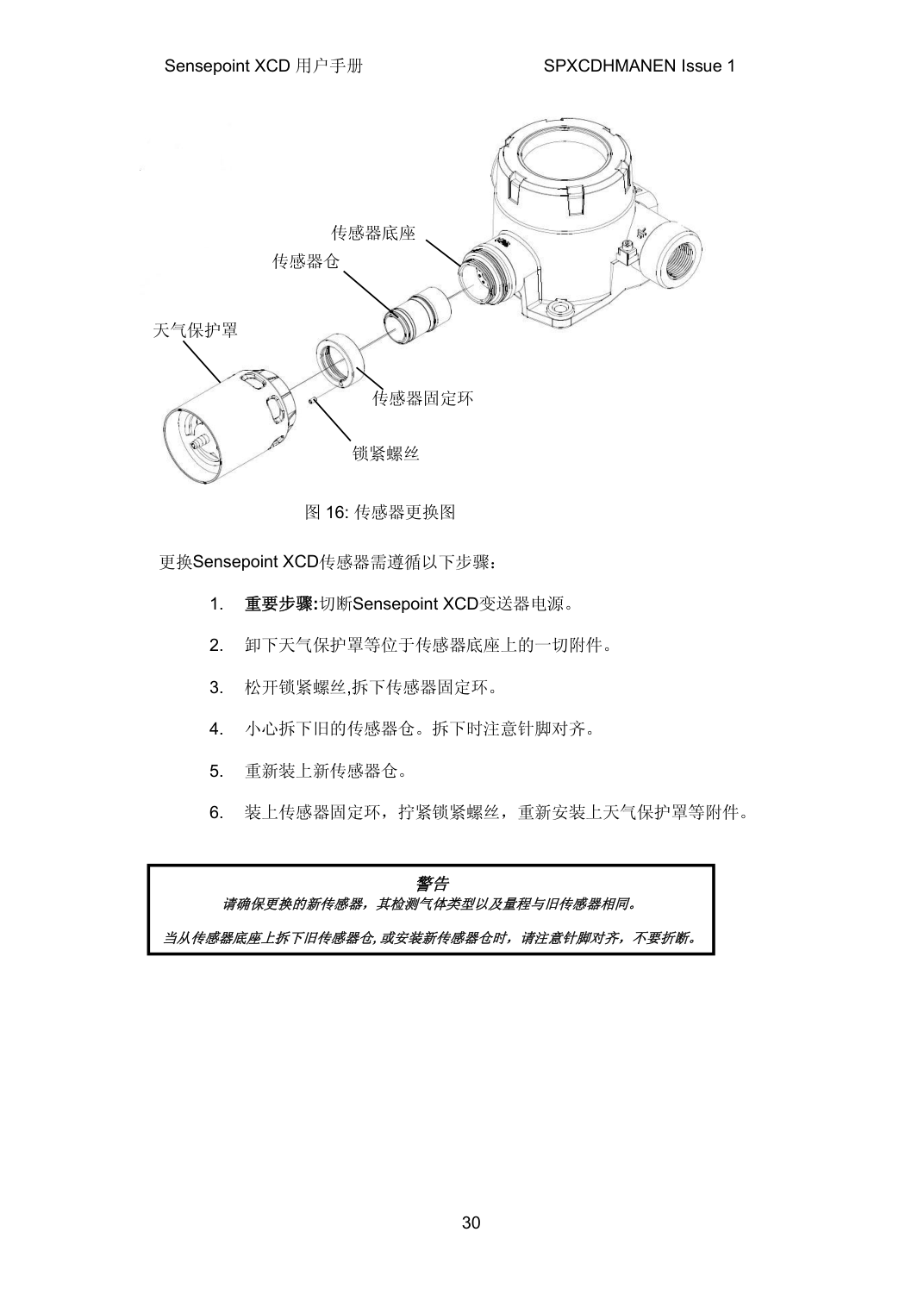

建议每 6 个月进行响应测试与复标；更换传感器后必须重新标定。
以下订货号整理自 Sensepoint XCD Technical Manual 第 15 章，供选型与询价参考；请以下单时最终配置为准。
| 类别 | 订货号 | 说明 |
|---|---|---|
| 变送器 | SPXCDALMFX | Methane CAT 0-100%LEL（20.0~100.0%LEL, 10%LEL），铝合金，M20 |
| 变送器 | SPXCDALMRX | Methane IR 0-100%LEL（20.0~100.0%LEL, 10%LEL），铝合金，M20 |
| 变送器 | SPXCDALMO1 | Oxygen 25.0%Vol，铝合金，M20 |
| 变送器 | SPXCDALMHX | Hydrogen Sulfide 0-50ppm（10.0~100.0ppm, 1ppm），铝合金，M20 |
| 变送器 | SPXCDALMCX | Carbon Monoxide 0-500ppm（100~1000ppm, 100ppm），铝合金，M20 |
| 变送器 | SPXCDALMG1 | Hydrogen 0-1000ppm，铝合金，M20 |
| 传感器仓 | SPXCDXSFXSS | Methane CAT 0-100%LEL（20.0~100.0%LEL, 10%LEL） |
| 传感器仓 | SPXCDXSRXSS | Methane IR 0-100%LEL（20.0~100.0%LEL, 10%LEL） |
| 传感器仓 | SPXCDXSO1SS | Oxygen 25.0%Vol only |
| 传感器仓 | SPXCDXSHXSS | Hydrogen Sulfide 0-50ppm（10.0~100.0ppm, 1ppm） |
| 传感器仓 | SPXCDXSCXSS | Carbon Monoxide 0-500ppm（100~1000ppm, 100ppm） |
| 传感器仓 | SPXCDXSG1SS | Hydrogen 0-1000ppm only |
| 附件 | S3KCAL | 标定帽（Calibration cap） |
| 附件 | SPXCDCC | 集气罩（lighter-than-air） |
| 附件 | SPXCDDMK | 管道安装组件（Duct mounting kit） |
| 附件 | SPXCDHMANEN | 英文纸质手册（Hard Copy Manual in English） |
| 附件 | SPXCDMTBR | 立柱安装支架（含紧固件与六角扳手） |
| 附件 | SPXCDSDP | 遮阳/防雨保护罩 |
| 备件 | SPXCDDMT | 显示模块（O2 & Toxic） |
| 备件 | SPXCDDMF | 显示模块（FL & IR） |
| 备件 | SPXCDTMO | 端子模块（O2） |
| 备件 | SPXCDTMT | 端子模块（Toxic） |
| 备件 | SPXCDTMF | 端子模块（FL & IR） |
| 备件 | SPXCDNPTP | 3/4" NPT Plug |
| 备件 | SPXCDM20P | M20 Plug |
| 备件 | SPXCDMANCD | Instruction manual CD |
| 备件 | SPXCDNADP | 3/4"NPT to M20 Adaptor |
| 备件 | SPXCDWP | Weather Protection |
| 备件 | SPXCDMAG | Magnet |
| 备件 | SPXCDSRLS | Sensor Retainer with locking screw |
| 备件 | SPXCDAKS | Allen key for stopper |
| 备件 | SPXCDHWES | Hex wrench for earth screw |
| 备件 | SPXCDEBS | Earth Bracket and Screws |
