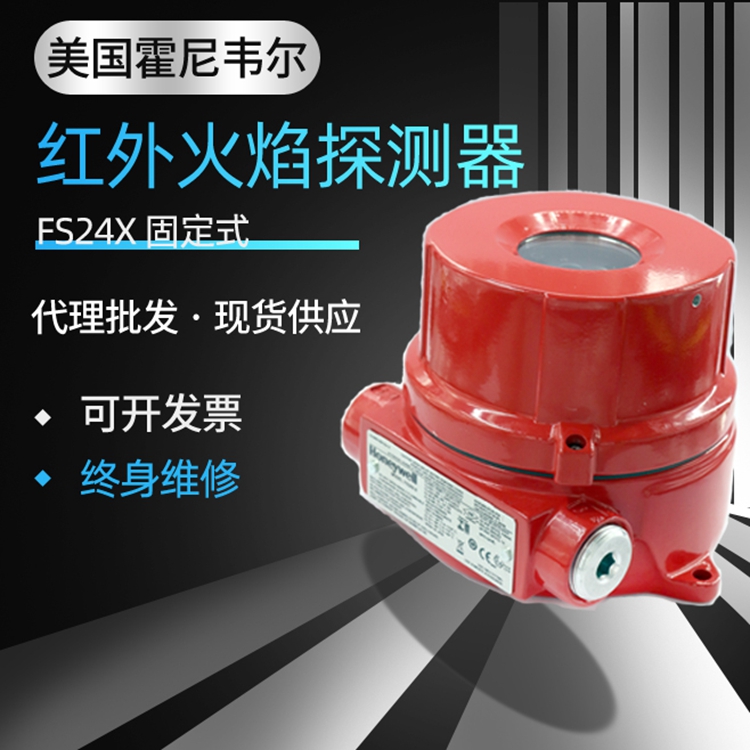

产品描述

Fire Sentry FS24X是全新一代高科技多光谱三频（IR/IR/IR/Visible）红外火焰探测器，是应用先进技术的FSX系列中火焰探测器成员之一。Fire SentryFS24X采用了我公司的WideBand IR™、WideBand 4.3 micron IR™和可见光*探测专利技术，实现了火焰和火灾探测上的重大突破。Fire SentryFS24X具有先进的软件算法并配备双核微处理器，为其最佳的火焰探测性能和防误报警处理提供了保证。

产品特点

产品特点：
• 宽频红外 “WideBand IR™” 专利技术
• Electronic Frequency Analysis™专
利技术；
• 可见光传感器具有最佳的防误报警功能；
• 探测灵敏度可选；
• 视野范围：110°宽视角，100%全锥形
视野（另外提供90°宽视角、100%全
锥形视野的产品）；
• 双核微处理器，性能可靠；
• 实时时钟，正确提供发生事故的时间；
• FirePic™：火灾事件数据存储记录；
• 事件日志：带时间和日期；
• RS 485接口；
• 非隔离4～20mA模拟输出（源型或漏
型）；
• 报警、故障和火灾确认继电器；
• 自动光路检测和电路自检；
• 工作温度范围宽；
• 插拔式电子模块专利技术, 用于组件保
护以及便于现场安装；
• 两个3/4”NPT或两个25mm电气接口；
• 功耗低；
• 抗RFI与EMI；
• 通过FM、ATEX和CE认证；
• 符合SIL 2要求

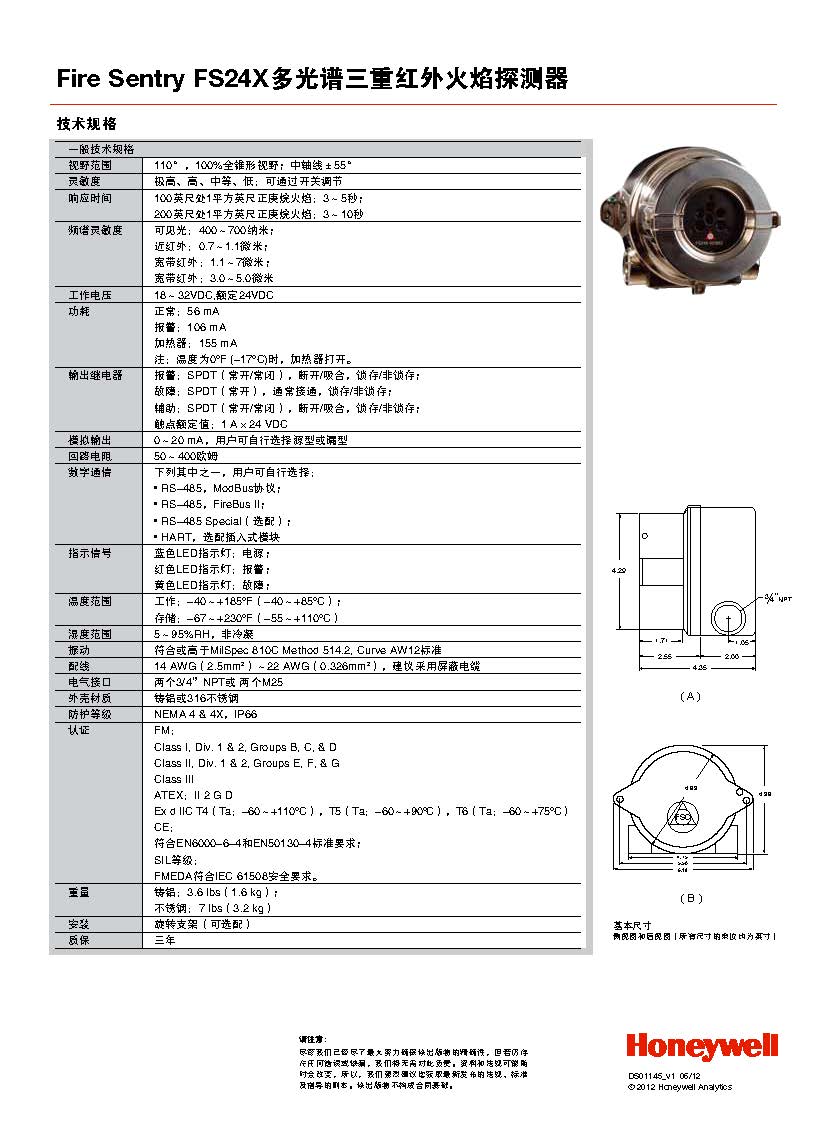

技术参数

技术规格
一般技术规格
视野范围 110°，100%全锥形视野；中轴线±55°
灵敏度 极高、高、中等、低：可通过开关调节
响应时间 100英尺处1平方英尺正庚烷火焰：3～5秒；
200英尺处1平方英尺正庚烷火焰：3～10秒
频谱灵敏度 可见光：400～700纳米；
近红外：0.7～1.1微米；
宽带红外：1.1～7微米；
宽带红外：3.0～5.0微米
工作电压 18～32VDC,额定24VDC
功耗 正常：56 mA
报警：106 mA
加热器：155 mA
注：温度为0ºF (-17ºC)时，加热器打开。
输出继电器 报警：SPDT（常开/常闭），断开/吸合，锁存/非锁存；
故障：SPDT（常开），通常接通，锁存/非锁存；
辅助：SPDT（常开/常闭），断开/吸合，锁存/非锁存；
触点额定值：1 A×24 VDC
模拟输出 0～20 mA，用户可自行选择源型或漏型
回路电阻 50～400欧姆
数字通信 下列其中之一，用户可自行选择：
• RS-485，ModBus协议；
• RS-485，FireBus II；
• RS-485 Special（选配）；
• HART，选配插入式模块
指示信号 蓝色LED指示灯：电源；
红色LED指示灯：报警；
黄色LED指示灯：故障；
温度范围 工作：-40～+185ºF（-40～+85ºC）；
存储：-67～+230ºF（-55～+110ºC）
湿度范围 5～95%RH，非冷凝
振动 符合或高于MilSpec 810C Method 514.2, Curve AW12标准
配线 14 AWG（2.5mm 2 ）～22 AWG（0.326mm 2 ），建议采用屏蔽电缆
电气接口 两个3/4”NPT或 两个M25
外壳材质 铸铝或316不锈钢
防护等级 NEMA 4 & 4X，IP66
认证 FM：
Class I, Div. 1 & 2, Groups B, C, & D
Class II, Div. 1 & 2, Groups E, F, & G
Class III
ATEX：II 2 G D
Ex d IIC T4（Ta：-60～+110ºC），T5（Ta：-60～+90ºC），T6（Ta：-60～+75ºC）
CE：
符合EN6000-6-4和EN50130-4标准要求；
SIL等级：
FMEDA符合IEC 61508安全要求。
重量 铸铝：3.6 lbs（1.6 kg）；
不锈钢：7 lbs（3.2 kg）
安装 旋转支架（可选配）
质保 三年

适用范围

• 石油、石化和精炼厂；
• 近海平台；
• 涡轮机/压缩机；
• 油、气管道和泵送站；
• 液化石油气、液化天然气装卸站；
• 天然气和压缩天然气设施；
• 酒精、甲醇及异丙醇的生产和存储；
• 原油、汽油的存储和油库；
• 飞机库房；
• 氢气的生产和存储；
• 涂料、有机溶剂的存储；
• 化学品的生产、存储及装载设备；
• 发电厂
